什么是计算机辐射成像?

使用存储磷光板的数字放射成像被称为“计算机放射成像”或简称CR。
这种“无胶片”技术是中到粗颗粒X射线胶片使用的替代方法。与传统胶片相比,CR技术具有极宽的动态范围,对辐射更敏感,因此需要较低的剂量,参见图6-16和13-16。这导致曝光时间缩短和安全区域减小。

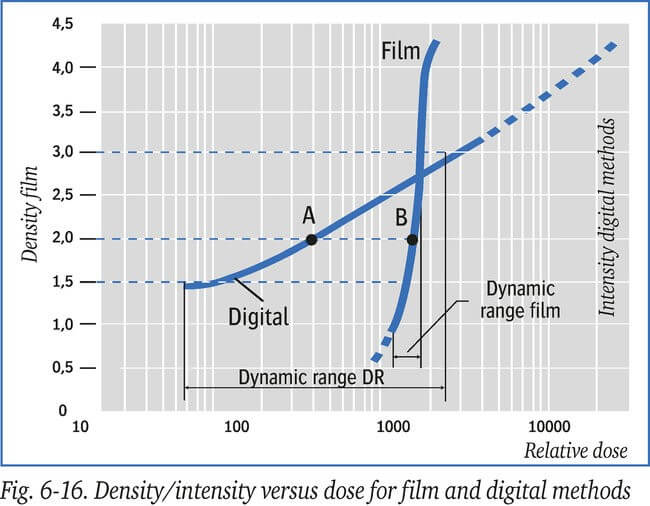

Fig.6-16. Density/intensity versus dose for film and digital methods: 图6-16胶片和数字方法的密度/强度与剂量的关系
Density film:密度膜
Intensity digital methods:强度数字方法
Digital:数字
Film:胶片
Dynamic range DR:动态范围容积率
Dynamic range film:动态范围胶片

CR是一个两步过程。图像不是直接形成,而是通过中间阶段,就像传统X射线胶片那样。与存储在卤化银晶体中并通过化学方法发展的潜像不同,CR中的潜像存储在对辐射敏感的磷光层中。

图像信息在其他地方和稍后在CR扫描器中通过激光刺激转化为光,然后才转化为数字图像。

由细粒组成的磷光层应用于一个灵活、透明的载体,并提供了保护涂层。

另外的层压层主要决定了机械属性,例如柔韧性,但并不像X射线胶片那么灵活。

图2-16显示了这种板的分层结构,通常称为成像板,有时错误地称为成像屏幕。

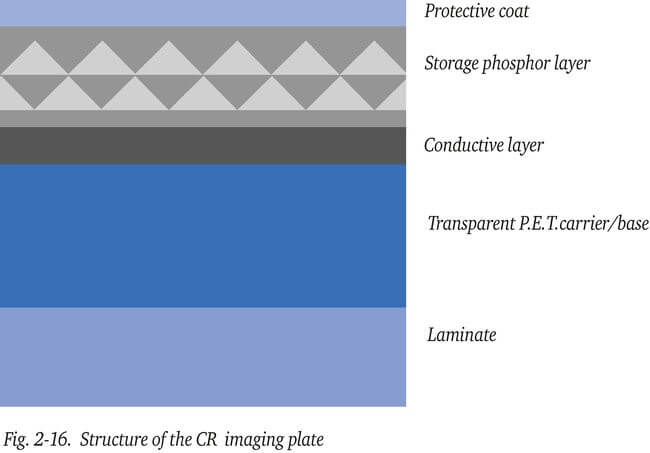

Fig.2-16 Structure of the CR imaging plate: 图2-16 CR成像板的结构
Protective coat:防护层
Storage phosphor layer: 存储荧光粉层
Conductive layer: 导电层
Transparent P.E.T. carrier/base:透明 P.E.T. 载体/底座
Laminate:层压

注意:在NDT领域中,由铅或其他金属制成的屏幕用于增强入射辐射的效果或减少(散射)辐射的效果。

由于入射的X射线或伽马射线辐射在存储磷光上,其中一部分电子被激发并困在一个半稳定的、高能量状态中。这就形成了潜在图像。这些被困住的电子可以再次通过激光束能量释放,产生可见光,然后可以被PMT(光倍增管)捕获。激光束的波长和产生的可见光的波长当然是不同的,以便将两者分开。

潜像的扫描是由一个激光扫描设备执行的,该设备包含PMT及其电子设备,将产生的模拟光信号数字化。这个过程发生在磷光扫描器中,或所谓的“CR扫描器”。有各种类型的扫描器。在最专业的扫描器中,所需要做的就是将一个盒式磁带插入输入托盘,机器自动完成处理周期。当这个过程完成,包括擦除潜像时,盒式磁带从CR扫描器释放,准备重新使用。图3-16显示了一个典型的塔型-人体大小的自动扫描器。

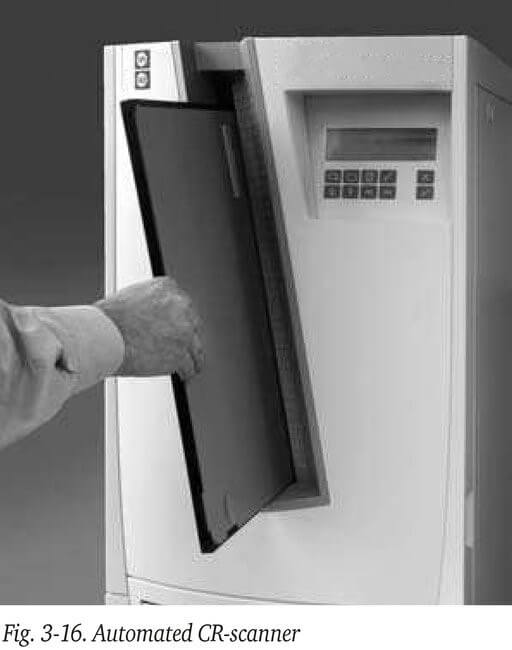

Fig.3-16 Automated CR-scanner:图3-16 自动CR扫描仪
在较小且便携式的桌面扫描器型号中,这些扫描器用于在远程位置使用,例如在海上平台上,CR成像板从盒式磁带手动取出并插入扫描器,这稍微增加了板坏掉的风险。为此,盒式磁带可以打开,如图4-16所示。

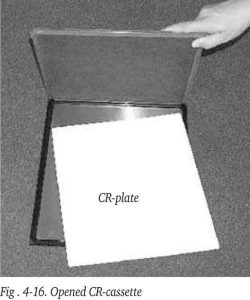

Fig.4-16. Opened CR-cassette: 图 4-16. CR储存盒

CR-Plate:CR成像板 :

CR板可以在柔和的光线下暴露几分钟,而不影响图像质量。扫描后的图像最终在工作站的高分辨率监视器(计算机屏幕)上显示,参见图18-16。

该板以与电视图像形成相同的线性模式扫描。根据选择的线距,典型地是50或100微米,扫描速度是每秒5到10毫米。这与放射照片的数字化速度相似。

在扫描器中,潜像不仅被读取,而且随后被擦除(重置),因此CR成像板立即可以用于下一次曝光。

稍微灵活的CR盒式磁带可以多次重复使用(>1000次),只要小心处理。盒式磁带有或没有铅屏幕。

专为NDT市场开发的盒式磁带在源侧内置了增强的铅屏幕,背面有第二块铅屏幕,以吸收由后向散射引起的辐射。这些多层盒式磁带不再灵活,但可以比灵活的盒式磁带重复使用得更多(几千次)。

图5-16显示了CR成像板在盒式磁带中的横截面。钢和磁板确保各层均匀且紧密地压在一起。

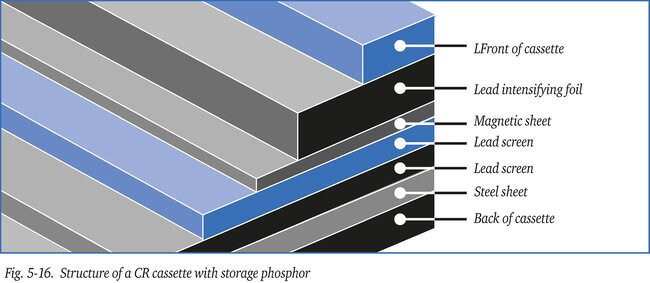

Fig.5-16. Structure of a CR cassette with storge phosphor: 图 5-16. 带有存储荧光粉的 CR 盒的结构
LFront of cassette: 盒式磁带
Lead intensifying foil:铅强化箔
Magnetic sheet:磁性片
Lead screen:铅屏
Steel sheet:钢板
Back of cassette:盒式磁带背面

CR板上的磷光晶体对入射辐射几乎是线性反应,而在传统胶片中,卤化银晶体是指数反应,参见图6-16。

因此,CR板的动态范围比传统胶片宽得多,这使曝光时间不那么关键,减少了重新拍摄(重拍),并允许同时检查各种材料厚度。此外,剂量灵敏度(速度)也高出五到十倍,比较点A和B在2的密度(参见图13-16),允许更短的曝光时间或更弱的源,减少控制区域,或甚至对于一些薄壁曝光应用其他来源,例如铱192替代钴60,这从辐射安全的角度看是一个优点。

不幸的是,图像质量降低了。铱192的能量低于钴60,需要更长的曝光时间,由于大量散射辐射,这反过来又降低了图像质量。

注意:CR板对这种散射(更多噪音)比传统胶片更敏感。

对于在线应用,铱可以替代钴,对于直径高达6英寸(150毫米)的管道,图像质量仍然可以接受,或者在薄壁管的情况下甚至是8英寸(200毫米)。

总的原则是:曝光时间越短,散射越少,图像质量越好。

由于持续的改进努力,磷光板的相对图像质量现在等同于中颗粒传统X射线胶片可获得的质量,参见图13-16。在细颗粒胶片中,颗粒度只有几微米,而在当前(2006年)的磷光板中,这还要多得多(25微米)。

曝光后,存储在然后半稳定的磷光层中的信息的强度随时间减少。曝光后1小时内扫描提供最佳结果,通常24小时后的信息丢失了一半。因此,为了避免这种衰减,CR板的扫描不应该比必要的时间延迟更长。

为了优化CR成像板在实践中的使用,已经开发了一个小型手持终端,如图7-16所示,该终端用于将特定的项目和曝光信息叠加到图像上。为此,盒式磁带包含一个可以从终端接收(无线)信息的微芯片。在现场,在曝光之前,相关信息从此终端发送到盒式磁带上的微芯片。特定数据最终在CR扫描器中添加到图像中。从微芯片中删除数据后,盒式磁带准备重新使用。

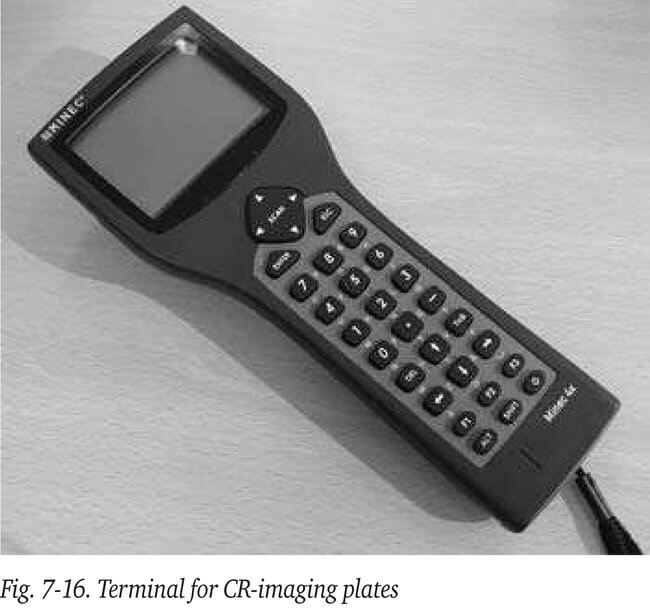

Fig.7-16. Terminal for CR-imaging plates: CR成像板终端
